T-TRAK Basics
een paar Afspraken
Op deze pagina worden de afspraken uitgelegd (de Norm).
Er zijn maar zes grondprincipes:
• Rechte modules zijn een veelvoud van 310 mm,
gebaseerd op rechte railstukken •
• Bochtmodules zijn gebaseerd de radius voor de buitenste bocht •
• Modules zijn dubbelsporig, met een hartafstand van 33 mm tussen beide sporen (standaard voor KATO UNITRACK®) •
• Sporen beginnen 38 mm van de voorzijde •

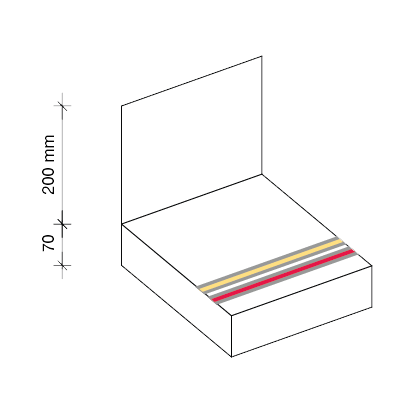

• Modules zijn standaard 70 mm hoog bij voorkeur met stelvoetjes, gebaseerd op bouten o.i.d., voor ongelijke ondergronden •
• De elektrische aansluiting is Blauw-Wit-Wit-Blauw (zie aan de Slag) •
De rest zijn variaties, die ook creatievere opstellingen en modules mogelijk maken. Maar met deze afspraken past het altijd!
de Basis
het Basiselement is een standaard rechte module met een achtergrond
standaard Recht
de enkele rechte module is
308 x 300 mm
standaard Bocht
de kleinste bochtmodule is
365 x 365 mm
Rechte modules
Op rechte modules passen een veelvoud van rechte KATO UNITRACK®-rails (248 mm en 62 mm = 310 mm).
De sporen steken aan beide zijkanten één millimeter uit, zodat de Kato Uni-Joiner® verbindingen precies op elkaar aansluiten.
Dankzij de speet van twee millimeter tussen de modules kunnen deze ook weer gemakkelijk met een plamuurmes of spatel weer van elkaar worden gescheiden, zonder de scenery te beschadigen.
De kleinste standaardmodule is daarmee 308 mm (1 x 310 - 2) breed.
Dubbele modules worden daarmee 618 mm ( 2 x 310 - 2) breed.
Driedubbele modules worden daarmee 928 mm ( 3 x 310 - 2) breed.
Voor diepte van de modules is Europa 300 mm vastgesteld.
Modules met deze diepte zijn al in gebruik in Zwitserland en Duitsland.
De diepte mag volgens de norm variëren tussen 210 en 365 mm.

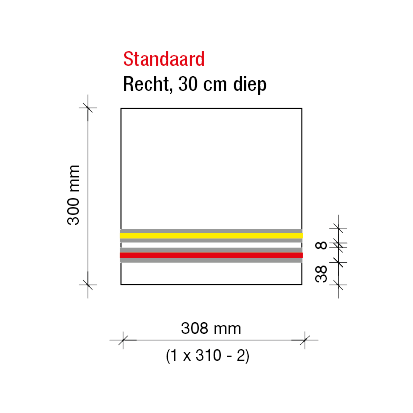

standaard Recht
de standaardmodule is 308 mm.
Daarmee passen er 2 KATO UNITRACK®-rails
(248 mm en 62 mm = 310 mm).
KATO 20-000 en 20-040
of
20-004-20-042
dubbelspoor

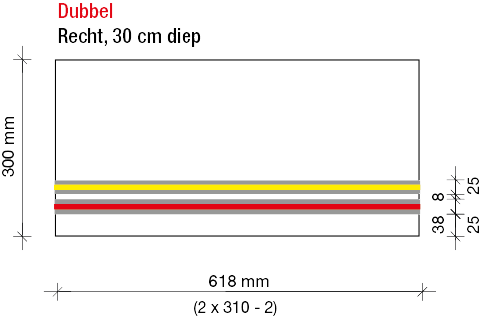

dubbel Recht
de dubbele module is 618 mm mm.
Daarmee passen er 4 KATO UNITRACK®-rails
(248 mm en 62 mm = 620 mm).
KATO 20-000, 20-040, 20-041
of
20-004, 20-042, 20-043
dubbelspoor met beton

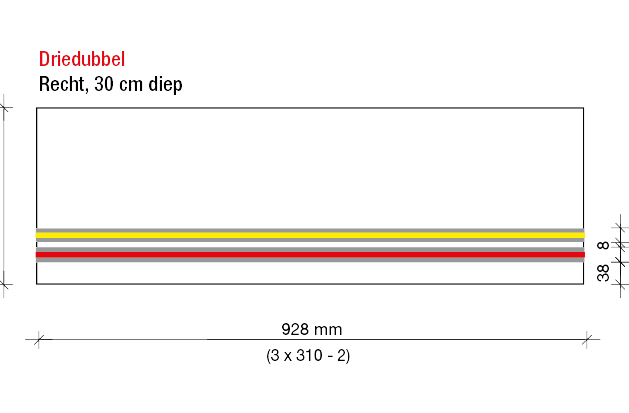

driedubbel Recht
de driedubbele module is
928 mm mm breed.
Zo passen er 6 KATO UNITRACK®-rails
(248 mm en 62 mm = 930 mm).
KATO 20-000, 20-040, 20-041
of
20-004, 20-042, 20-043
dubbelspoor met beton
Bocht modules
de standaard hoekmodules zijn precies 365 mm in het vierkant. Bovenop komen telkens twee 45°-bochtrails met een straal van 315 mm en en twee van 282 mm. Ook hier steken de rails aan beide zijden 1 mm uit, zodat de Uni-Joiner®’s precies aansluiten.
de standaard hoekmodules gebruiken rails met een straal 282 en 315 mm. Een bijzondere hoek is de T-splitsing.
Gebruik maken van grotere boogstralen door KATO t/m 381 mm bogen levert modules in veelvouden van 33 mm in groter;
in principe alleen voor thuisgebruik..

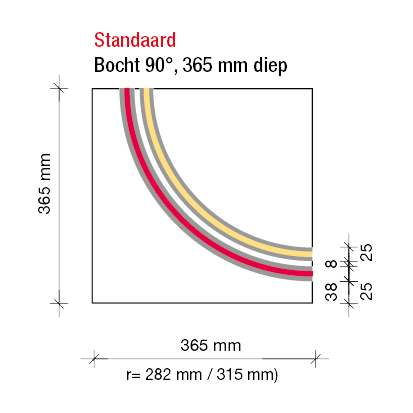

standaard Hoek
Met deze module kan een 90° bocht en, gebruik makend van twee modules, een 90° bocht worden gerealiseerd.
KATO 20-110, 20-120
dubbele Bocht

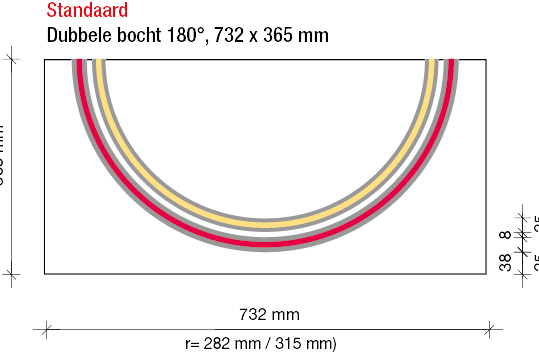

De module maakt het mogelijk een uiteinde te realiseren aan een layout. Met twee van deze modules is een ovaal te maken.
KATO 20-110, 20-120
of 20-183 en 20-184
dubbelspoor met verkanting

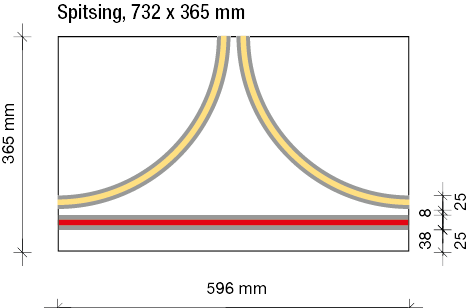

de Splitsing
Met deze module kunnen met het binnenspoor o.a. twee gescheiden ovalen worden gelegd.
Maatwerk conform GermaNTRAK, meerdere opties mogelijk
aanvullende Informatie
De gegevens op deze pagina zijn overgenomen uit publicaties van NRAil Inc. en GermaNTRAK, met toestemming.
Links naar de originele documenten en aanvullende informatie en specificaties zijn onder andere te vinden op:
